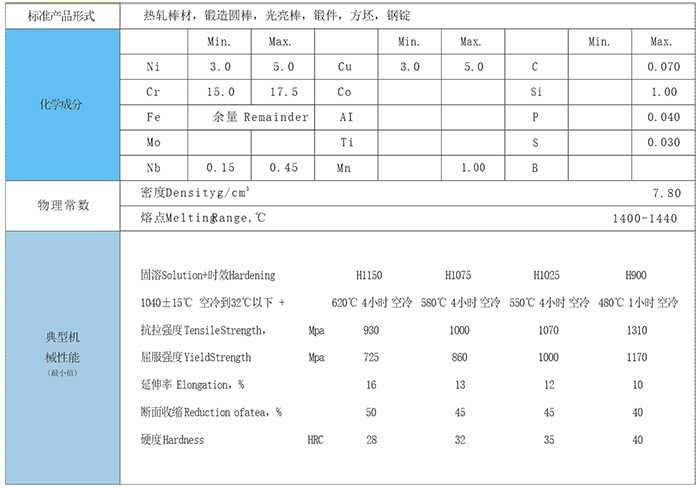

17-7PH半奧氏體沉淀硬化不銹鋼熱軋棒材

中文名稱 半奧氏體沉淀硬化不銹鋼

英文名稱 semi-austenitic precipitation hardening stainless steel

定　　義 固溶態(tài)組織基體為奧氏體(有利于成型及焊接)，經(jīng)調(diào)整熱處理和/或冷處理后使奧氏體轉(zhuǎn)變?yōu)轳R氏體，并經(jīng)時(shí)效處理析出金屬間化合物或碳氮化物進(jìn)一步強(qiáng)化的高強(qiáng)度不銹鋼。

應(yīng)用學(xué)科 材料科學(xué)技術(shù)（一級(jí)學(xué)科），金屬材料（二級(jí)學(xué)科），鋼鐵材料（三級(jí)學(xué)科），鋼鐵材料品種（四級(jí)學(xué)科）

半奧氏體沉淀硬化不銹鋼。碳含量一般在0.1%左右，為改進(jìn)鑄造性能鑄造鋼的碳含量大于0.1%；他點(diǎn)的控制是本鋼設(shè)計(jì)的關(guān)鍵，這類鋼在固溶處理后為奧氏體組織，在此狀態(tài)下進(jìn)行加工、成形、焊接。在調(diào)整處理(碳化物析出過程)后馬氏體點(diǎn)升高，降到室溫后為馬氏體組織或再通過簡(jiǎn)單的低溫處理(-72℃)后轉(zhuǎn)變成馬氏體(即馬氏體點(diǎn)在-72℃以上)；鉻含量一般在14%以上，以保證良好的不銹性和耐蝕性；選擇合適的鉻、鎳當(dāng)量配比以降低鋼中δ-鐵素體的含量；鋼中含有適量沉淀硬化元素。如鉬、鈦、鋁、鈮、銅等。有時(shí)鋼中含鈷，這一方面可以促進(jìn)鉬的強(qiáng)化作用，同時(shí)又不影響Ms點(diǎn)。

圖1 0Cr17Ni7TiAl鋼的熱處理工藝

圖2 0Cr17Ni4Cu4Nb鋼的熱處理工藝

(3)奧氏體沉淀硬化不銹鋼。選擇合適的鉻、鎳當(dāng)量配比，使其形成非常穩(wěn)定的奧氏體組織；為了彌補(bǔ)奧

圖3半奧氏體沉淀硬化不銹鋼熱處理工藝

氏體強(qiáng)度的不足，通過加入鋁、鈦以形成Ni3Al、Ni3Ti，或加入磷形成M23(C+P)6而進(jìn)行強(qiáng)化。

熱處理工藝

(1)馬氏體沉淀硬化不銹鋼。以O(shè)Crl7NiTiAl(Stainless W)和OCrl7Ni4Cu4Nb為例其熱處理工藝如圖1和圖2所示。

(2)半奧氏體沉淀硬化不銹鋼。以0Cr15Ni7Mo2Al為例，其熱處理工藝如圖3所示。

(3)奧氏體沉淀硬化不銹鋼。以0Cr15Ni25Ti2MoAlVB為例其熱處理工藝

如圖4所示。

圖4 oCr15Ni25Ti2MoAlVB鋼的熱處理工藝
